Ölfreie Vakuumanlagen

Ölfreie Vakuumanlagen sind vorteilhaft, wenn stets ein Vakuum zur Verfügung stehen soll, aber die Vakuumpumpe nicht ständig laufen muss. Diese Anlagen bestehen aus einer ölfreien Drehschieber-Vakuumpumpe, einem Vakuum-Behälter und einer Drucksteuerung. Sie sind geeignet zum Absaugen von trockener Luft. Ist der Unterduck im Behälter zu klein, läuft die Vakuumpumpe, erreicht der Unterdruck den gewünschten Wert, schaltet die Pumpe aus. Die Unterdruckwerte zum Ein- und Ausschalten sind einstellbar. Der Unterdruck im Behälter wird mit einer LED-Anzeige ständig dargestellt. Die Anlage ist für den industriellen Einsatz geeignet.



Kleine ölfreie Vakuumanlage SB.10-25

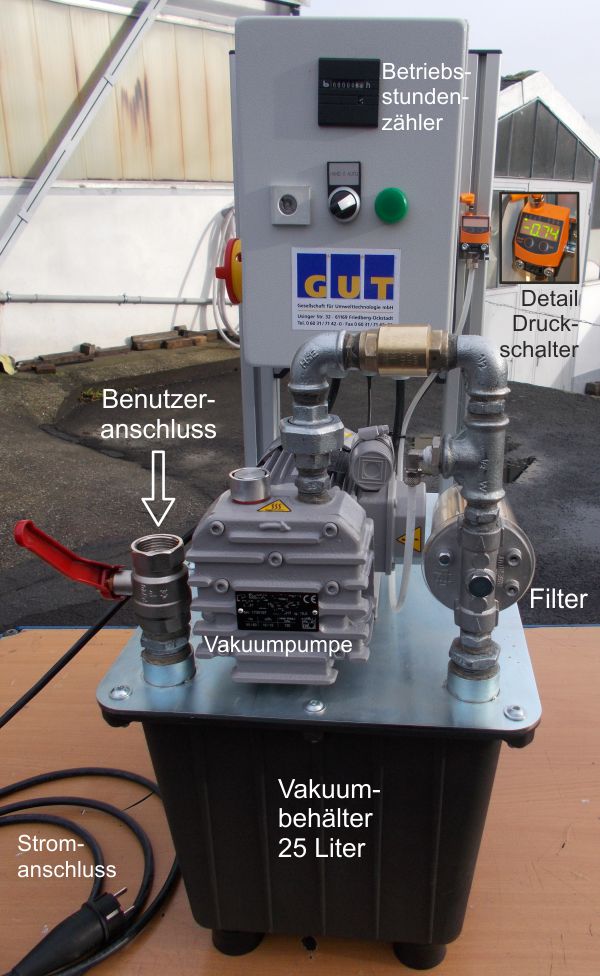

Abb. 1: Kleine ölfreie Vakuumanlage Typ SB.10/25 mit einer ölfreien Vakuumpumpe Typ SB.10, einem Vakuumbehälter mit 25 Liter Inhalt und einer Drucksteuerung. Der Unterdruck wird deutlich angezeigt. Der maximal abgesaugte Volumenstrom beträgt 10 m3/h, der maximale Unterdruck liegt bei ca. 850 mbar (um 120 mbar absolut).



Wir bauen solche Anlagen für alle Größen unserer ölfreier Vakuumpumpen mit einem Vakuumbehälter in passender Größe. Zum Beispiel die folgende Anlage, die in einer Orthopädie-Werkstatt viele Arbeitsplätze mit Vakuum versorgt.

Ölfreie Vakuumanlage SB.400/100

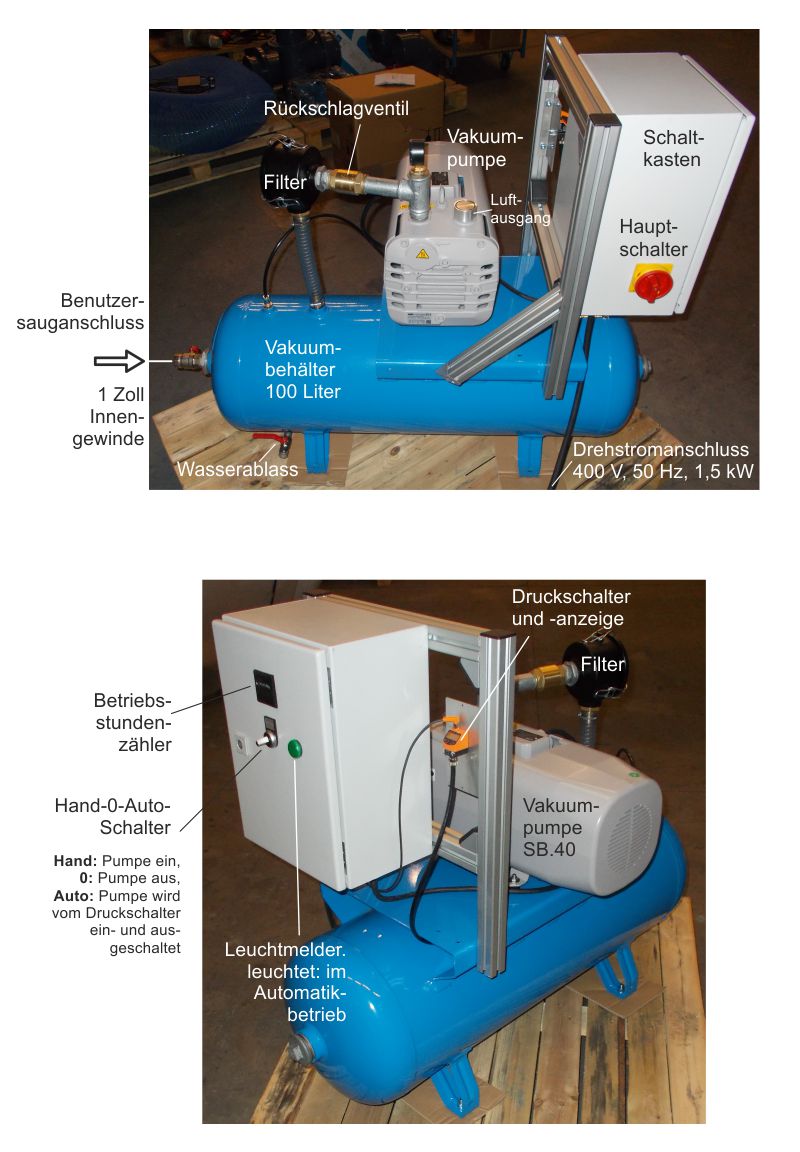

Abb. 2: Mittelgroße ölfreie Vakuumanlage Typ SB.40/100 mit einer ölfreien Vakuumpumpe Typ SB.40, einem Vakuumbehälter mit 100 Liter Inhalt und einer Drucksteuerung. Der Unterdruck wird deutlich angezeigt. Der maximal abgesaugte Volumenstrom beträgt 40 m3/h, der maximale Unterdruck liegt bei ca. 850 mbar (um 120 mbar absolut).
