Vakuum-Anlagen mit Abscheide-Behälter

Vakuumanlage CPV 4/8

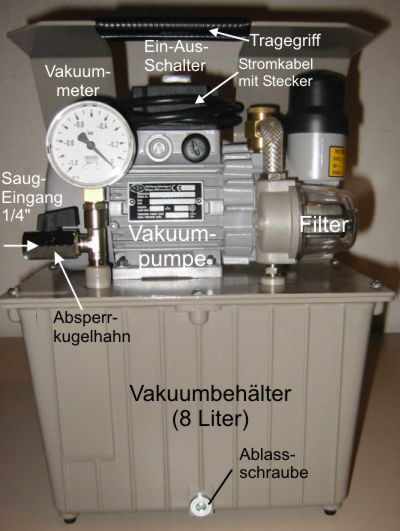

Foto 1: Kleine Vakuumanlage vom Typ CPV 4/8

Die Anlage CPV 4/8 wurde für den Einsatz überall dort entworfen, wo ein praktischer und leicht transportierbarer Vakuum-Speicherbehälter erforderlich ist, z.B. für Saugnapf-Einheiten, Befestigungswerkzeuge oder für die Schweißtechnik zur Prüfung von Schweißnähten unter einer Saugglocke. Die Anlage besteht aus einem Vakuumbehälter (8 Liter) und einer öl-umlaufgeschmierten Vakuumpumpe mit einem Nenn-Volumenstrom von 4 m³/h. Der Anschluss an die Verbrauchereinheit erfolgt über einen Kugelhahn mit Vakuummeter, das ständig den im Behälter anliegenden Unterdruck anzeigt. Zur Vervollständigung der Anlage gehören ein Ein-Aus-Schalter, das Strom-Versorgungskabel und ein Kondenswasser-Ablass für den Vakuumbehälter.

Tabelle 1: Technische Daten der Vakuum-Anlagen mit Wassertank.

Typ
CPV 4/8
CPV 5/25
CPV 25/25
CPV 40/25
CPV 60/25
verwendeter Pumpentyp
LC.4
LB.5WR
LC.25WR
LC.40WR
LC.60WR
Volumen des Vakuum-Behälters (Liter)
8
25
25
25
25
Nenn-Saug-Volumenstrom (m³/h, Pneurop)
4
5
25
40
60
max. Vakuum (mbar abs.)
2
10
5
5
5
elektrische Nennleistung (kW)
0,12
0,18
0,75
1,1
1,5
Stromnetz
1 x 230 V
1 x 230 V
3 x 400 V
3 x 400 V
3 x 400 V
Gewicht (kg)
11
31
55
71
72

Alle aufgeführten Daten gelten für eine Netzfrequenz von 50 Hz. Motoren für 60 Hz sind lieferbar. Die Pumpendaten für 60 Hz erhalten Sie gerne auf Anfrage. Einzelheiten zu den verwendeten Vakuumpumpen finden Sie hier.



Vakuum-Anlagen mit Flüssigkeits-Abscheider

Die Anlagen CPV 5/25 bis 60/25 wurden für Anwendungen entwickelt, bei denen nicht aggresive Flüssigkeiten abgesaugt werden müssen, z.B. in der Glas- und Stein-Industrie oder Kühlschmiermittel im Maschinenbau. Es sind komplette und kompakte Einheiten, die in der Regel über Schläuche an die Verbraucher angeschlossen werden. Ein Kugelhahn am Eingang des Behälters ermöglicht die Trennung von der Anlage bei Wartungsarbeiten.

Im Behälter erfolgt eine erste Luft-Flüssigkeits-Trennung über eine Zyklon-Einrichtung. Außen zeigt ein Schwimmer die im Behälter enthaltenen Flüssigkeitsmenge an. Sie verfügt über einen elektrischen Sensor, der ein automatisches Flüssigkeits-Ablassventil steuert. Die im Behälter vorhandene feuchte Luft durchströmt einen Kondensations-Abscheider, an dem ein Kontroll-Vakuummeter und ein Kugelventil zur Rückführung der Luft montiert sind. Der Filter ist über ein Rückschlagventil an die Pumpe geschlossen. Die in diesen Anlagen zum Einsatz kommenden Pumpen gehören der Serie WR an, die die hoch wirksame Gasballast-Einrichtung enthalten. Dadurch ist eine Trennung des verbliebenen Kondenswassers vom Öl und das Ablassen des Kondensats bei stehender Pumpe möglich.

transportable Vakuumanlage

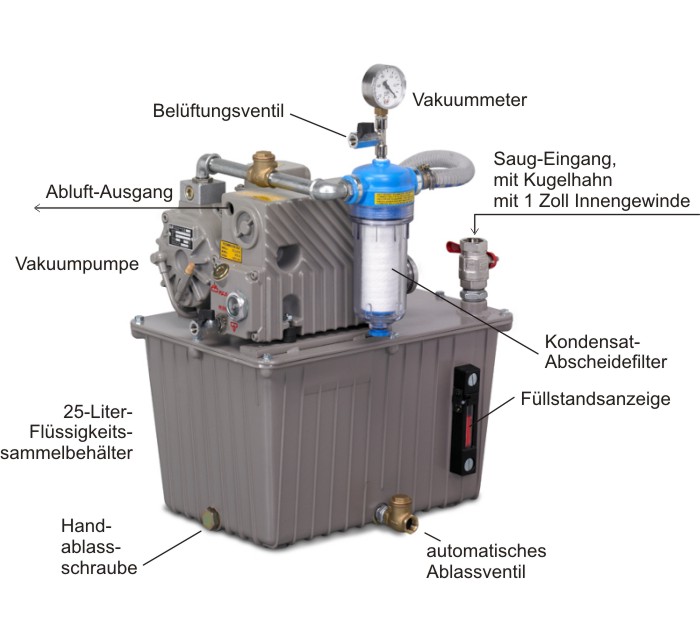

Foto 2: Transportable Vakuumanlage CPV 25/25 mit 25-Liter-Flüssigkeits-Abscheidetank.



Skizzen und Maße der transportablen Vakuum-Anlagen

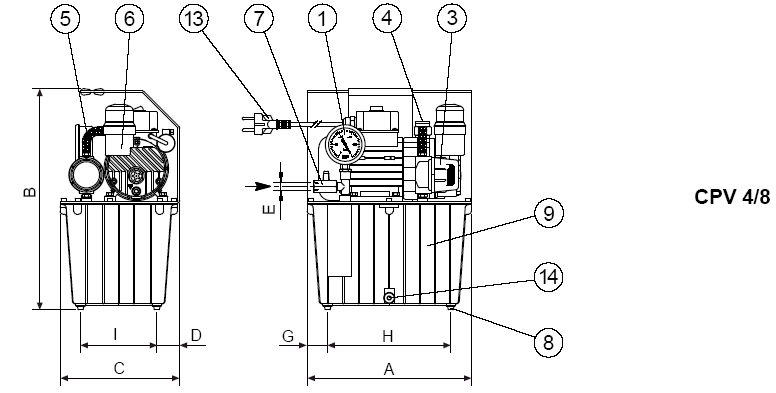

Die kleine einfache Anlage CPV 4/8:

Zeichnung Vakuumpumpenanlage

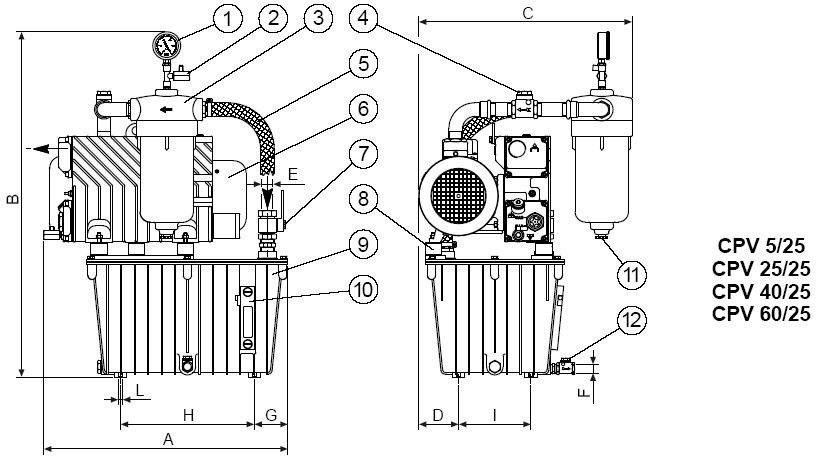

und die vier Anlagen mit Flüssigkeits-Abscheider.

Zeichnung Vakuumpumpenanlage

Bedeutung der Ziffern:

1 Vakuummeter 8 Schwingungsdämpfer
2 Ablassventil 9 Vakuumbehälter
3 Filter 10 Flüssigkeitsanzeige
4 Rückschlagventil 11 Kondensat-Ablassventil
5 verstärkter PVC-Schlauch 12 automatisches Ablassventil
6 Vakuumpumpe 13 Stromkabel
7 Abschlussventil der Anlage 14 Ablassknopf Vakuumbehälter

Maße in mm:

Typ
A
B
C
D
E
F
G
H
I
L
CPV 4/8
280
371
204
39
-
35
210
130
-
CPV 5/25
490
712
362
82
G1
82
326
176
4 x M10
CPV 25/25
526
691
437
82
G1
82
326
176
4 x M10
CPV 40/25
595
831
520
98
G1
82
326
176
4 x M10
CPV 60/25
595
841
520
98
G1
82
326
176
4 x M10
